如何选择充电桩EVSE保护装置？
充电桩EVSE (Electric Vehicle Supply Equipment) 保护的重要性
适配的 EVSE 保护可预防电气风险（火灾、过电压、触电），并确保符合 IEC 61851-1 标准。选择不当会影响电气装置的安全性和性能。
elec calc 软件将协助您选择合适的设备，确保充电可靠安全。
基本原则
每个专用于电动汽车或插电式混合动力汽车充电的连接点，必须单独配备剩余电流动作保护器（RCD），其额定动作电流不超过 30mA。
如何选择保护装置？
自 elec calc 2024 版本更新后，软件已整合 IEC 61851-1 标准的全部规范要求，重新优化了 EVSE 充电设施的配置逻辑，以贴近实际场景并严格遵循标准体系。
其中，elec calc 重点呈现了模式 3充电设施，该模式因具备更高的安全与性能标准，广泛应用于公共及私人充电场景。
模式 3 的保护要求
根据 IEC 61851-21-2 标准，模式 3 充电需采取以下防持续故障电流措施之一：
- 选用B 型 RCD；
- 选用A 型（或 F 型）RCD，并搭配合适的直流故障电流切断装置（DCCB），当直流故障电流分量超过 6mA 时自动切断电源。
该保护措施可通过以下方式实现：
- 选择并部署适配的硬件设备；
- 选用内置上述保护功能的 EVSE 充电桩；
- 或采用 “设备 + 充电桩” 的组合方案。
模式 3 充电时，会在充电过程中将交流电转换为直流电。
模式 1 和模式 2 的保护要求
在 elec calc 中，模式 1 和模式 2 充电设施以电源插座为代表，其保护规则如下：
- 单相系统：选用 A 型或 F 型 RCD；
- 多相系统：选用 B 型 RCD。

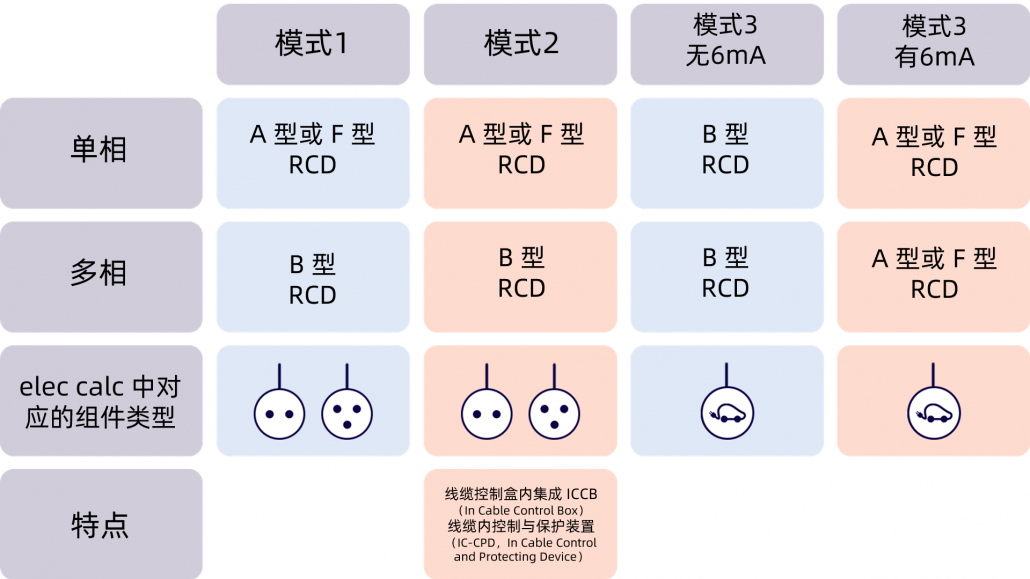

保护装置选型速查表
标准依据
- IEC 61851-1：电动汽车传导充电系统 第 1 部分：通用要求
- IEC 61851-21-2：电动汽车传导充电系统 第 21-2 部分：模式 3 充电用直流故障电流保护要求
