低压配电断路器配合：级联与选择性设计
本文基于 Trace Software 网络研讨会内容整理，聚焦低压供配电系统中级联（Cascading）与选择性（Selectivity）两大保护配合核心概念，结合工程痛点与软件实操，帮助电气工程师完成断路器选型校核，兼顾项目成本、设备安全与供电可靠性。
引言
在低压配电系统设计中，上下级断路器的保护配合直接决定整套系统的安全与运行质量。工程现场经常遇到末端短路引发进线越级跳闸、断路器分断能力选型保守造成成本浪费、多品牌设备混用后保护配合无法核验、参数修改后需要人工全量复核等现实难题。
很多工程师容易将级联与选择性两个概念混淆，但二者解决的是完全不同的工程问题：
- 级联：利用上级断路器限流能力，让下级断路器可选用更小分断能力型号，核心解决设备选型成本与短路安全；
- 选择性：保证故障点最近侧断路器优先跳闸，上游保护不动作，核心控制故障后的停电范围。
二者相辅相成，是低压配电保护设计不可缺少的组成部分，全部校核需要依托厂家官方数据表，也可以借助专业电气计算工具实现自动化核验。
一、级联：上游限流，实现下级断路器降容选型
1.1 级联的工作原理
级联的物理本质：发生短路故障时，上级大容量断路器具备限流能力，可以削减流过下级断路器的短路电流峰值与能量。基于厂家级联表（后备保护表）的官方背书，下级断路器可以选用低于安装位置计算短路电流的分断能力。
类比理解：上游加装大阀门限制水压，下游管路规格可以适当降低，前提条件是整套组合经过厂家验证。
⚠️ 重要前提：级联的有效性必须以制造商发布的级联 / 后备保护表为依据，不能依靠工程师主观估算。
1.2 级联带来的工程价值
- 优化设备采购成本：下级回路无需全部配置高分断能力断路器，例如下级设备标称 10kA，通过级联验证后可应对更高的短路水平，大幅降低成套设备造价；
- 安全可追溯：所有降容选型组合均来自厂家测试数据，设计方案具备合规依据。
1.3 级联实操案例

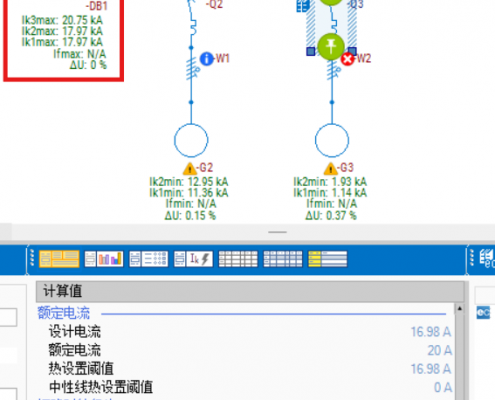

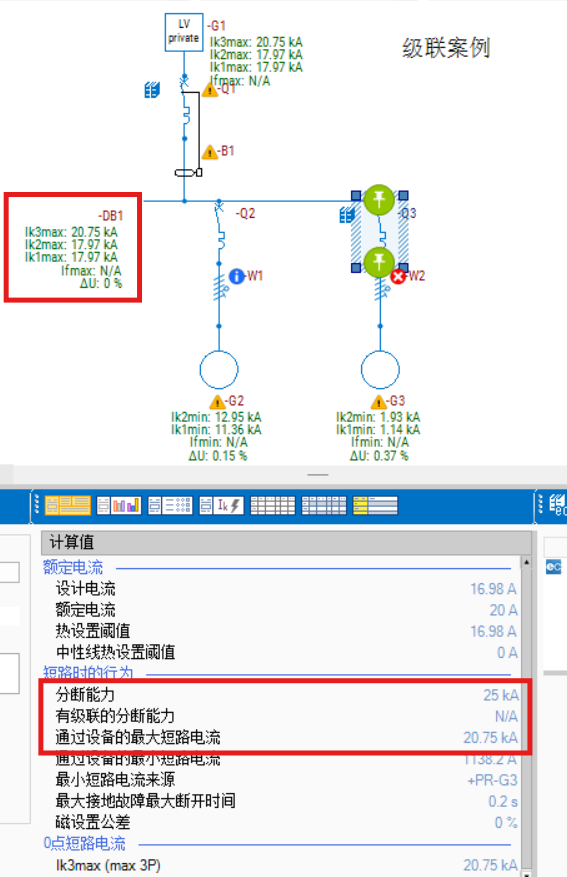

以低压配电工程为例：系统计算最大短路电流 20.75kA。
- 如果不考虑级联：所有下游断路器分断能力必须≥20.75kA，需要选用 25kA 或 36kA 型号，设备成本较高；

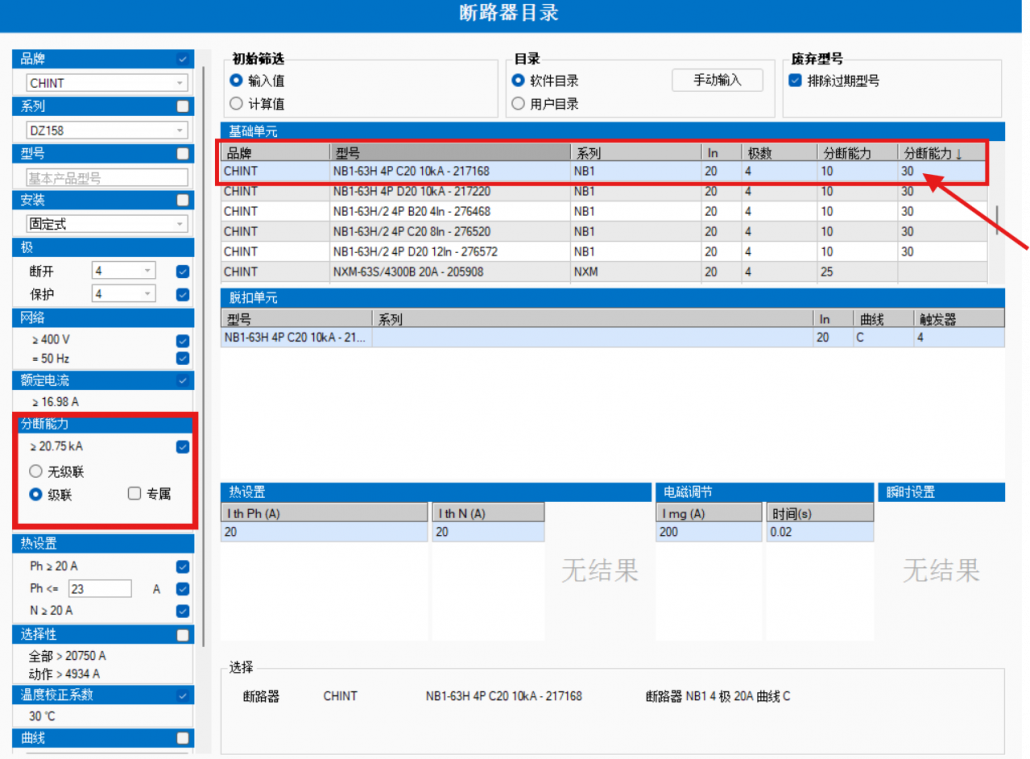

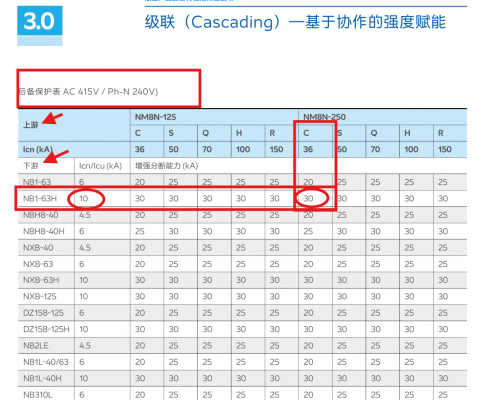

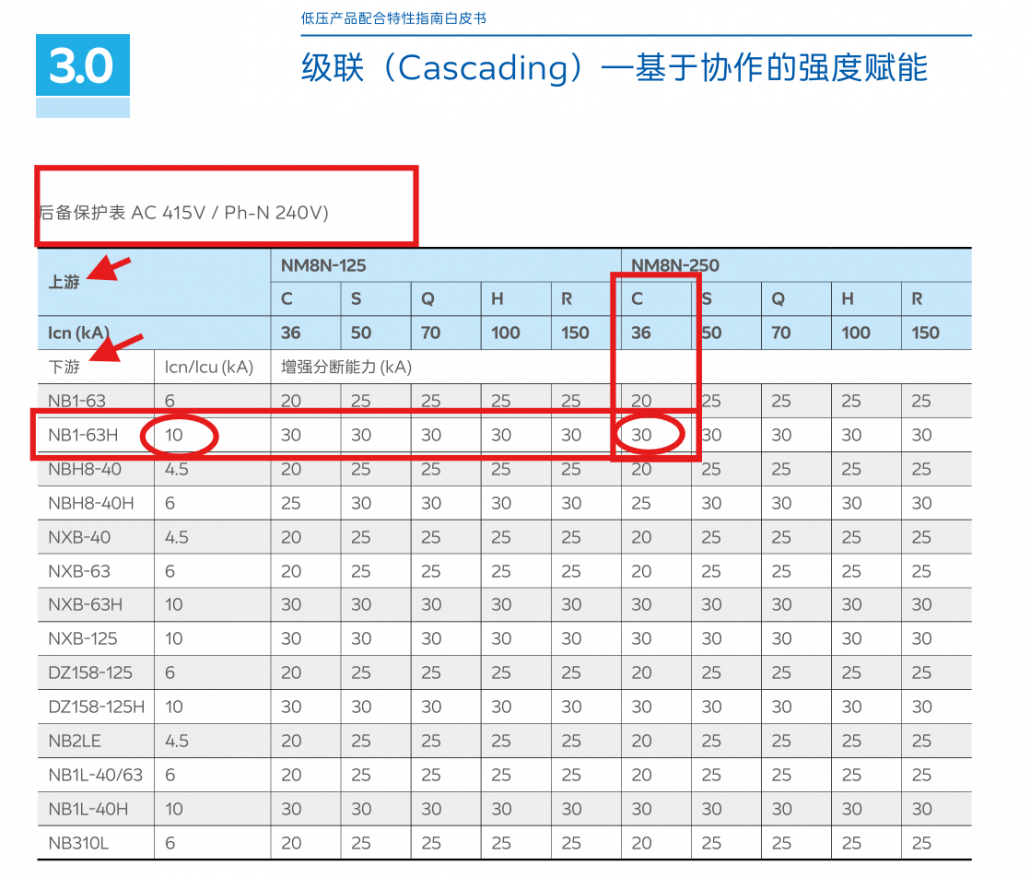

- 启用级联设计：进线侧选用 36kA 上级断路器，软件调取厂家级联数据表，确认上级可以支撑标称 10kA 的下级断路器，经过级联提升后可承受最高 30kA 短路电流，大于系统 20.75kA 的实际短路电流，选型成立。

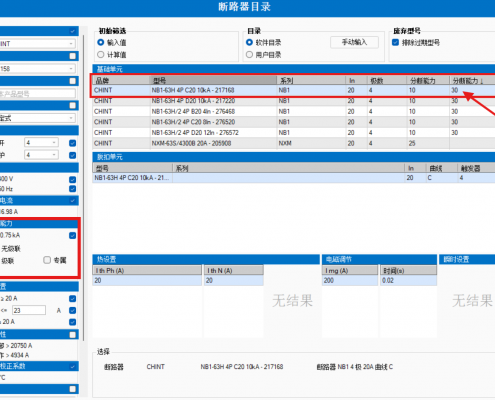

软件会给出核验标记：分断能力已由级联验证（Validated by Cascading）。若选型组合不在厂家级联表内，则直接提示配合异常。
| 方案 | 下级断路器分断能力 | 适用短路水平 | 成本水平 |
| 不启用级联 | 25‑36kA | ≥20.75kA | 高 |
| 启用级联 | 标称 10kA（级联扩展至 30kA） | ≥20.75kA | 更低 |
1.4 级联的适用边界（设计避坑）
1.级联有效性严格以厂家级联（后备保护）表为准，不可自行推导；
2.跨品牌组合通常无官方级联数据表，一般不建议做级联降容；
3.级联不等于选择性：级联只解决分断能力与成本，不处理越级跳闸问题；
4.电缆长度直接影响安装位置短路电流，线缆越短短路电流越大，会改变级联组合是否成立。
二、选择性：控制停电范围，避免越级跳闸
选择性核心目标：故障发生时，距离故障最近的下级断路器优先切除故障，上级断路器保持不动作，把停电范围压缩至故障回路，防止全母线失电，类似消防 “哪层着火，处置哪层”。
2.1 选择性的四个判定等级
在电气计算软件中，上下级保护配合通常划分为四个等级，设计时需要明确区分：
- 全选择性（Total Selectivity）：在系统全部短路电流范围内均满足选择性，无告警，适合数据中心、医院等对供电连续性要求高的负荷。
- 操作选择性（运行选择性）：厂家选择性保证阈值有限，但项目实际计算短路电流全部低于该阈值，项目运行全过程满足选择性，兼顾经济性与可靠性。
- 部分选择性（Partial Selectivity）：仅在某一电流阈值以内具备选择性；一旦短路电流超过该阈值，选择性失效，软件提示局部选择性，工程师需要评估工况风险。
- 无选择性（No Selectivity）：上下级保护无法配合，会发生越级跳闸，属于设计需要规避的情况。
2.2 关键区分：厂家保证范围 vs 系统实际短路电流
这是工程校核中最容易混淆的要点：
- 厂家选择性保证范围：断路器厂商选择性配合表给出的固定台账参数；
- 系统实际短路电流范围：由项目拓扑、变压器、电缆阻抗计算得到的现场真实短路电流。
只有将两组数据对比，才能得到真实的选择性判定：
- 系统全部短路电流＜厂家保证阈值 → 操作选择性；
- 系统短路电流部分大于厂家阈值 → 部分选择性；
- 系统短路电流全部超出且无配合 → 无选择性。
2.3 实操案例：电缆长度改变，选择性同步降级
两套负载、断路器选型、上级设备完全一致，仅电缆长度不同：
| 回路 | 电缆长度 | 末端最大短路电流 | 判定结果 |

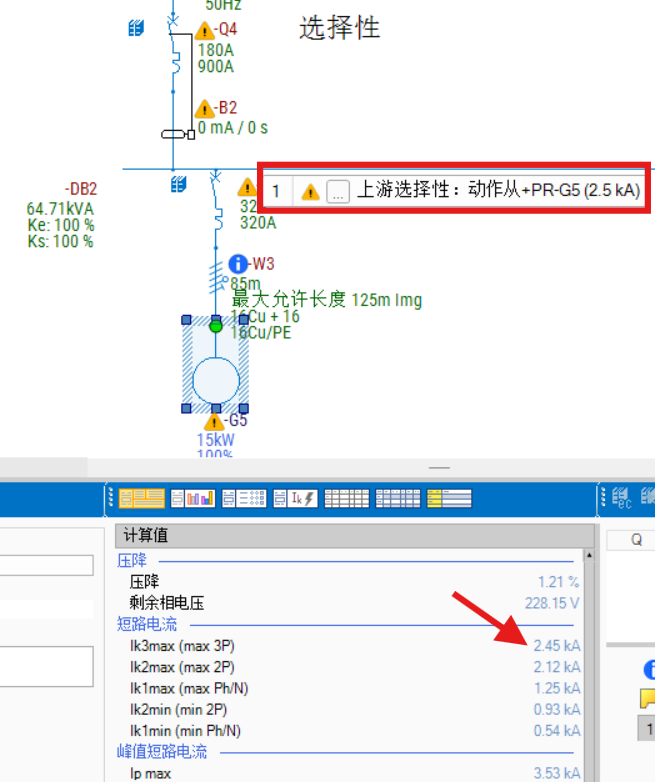

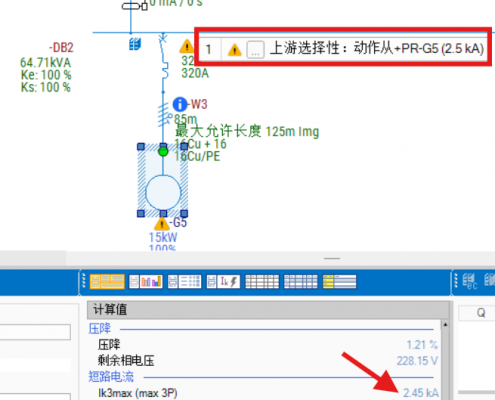

| 回路A | 85m | 2.45kA | 操作选择性 |

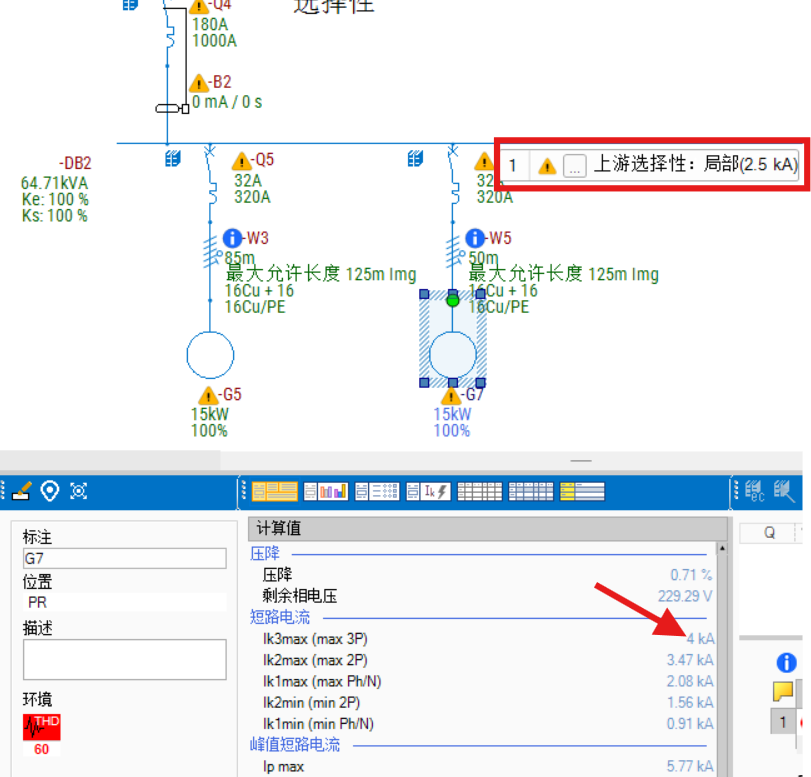

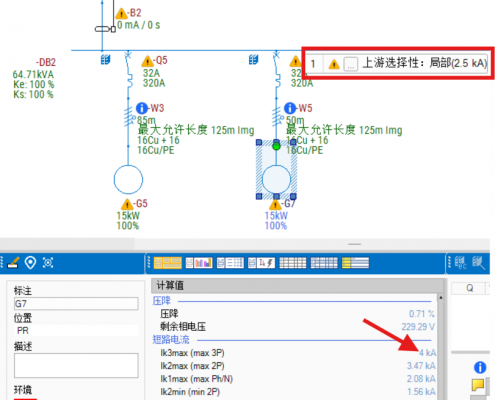

| 回路B | 50m | 4.0kA | 部分选择性 |
原理：电缆越短，回路总阻抗越小，末端短路电流越高。假设厂家选择性保证阈值为 2.5kA，回路 A 短路电流 2.45kA 低于阈值，满足操作选择性；回路 B 短路电流 4.0kA 超过阈值，降级为部分选择性，需要更换更高保证阈值的断路器或者接受局部选择性风险。
2.4 TCC 曲线可视化与报告输出

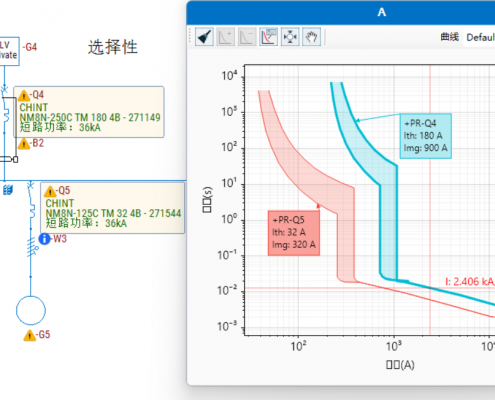

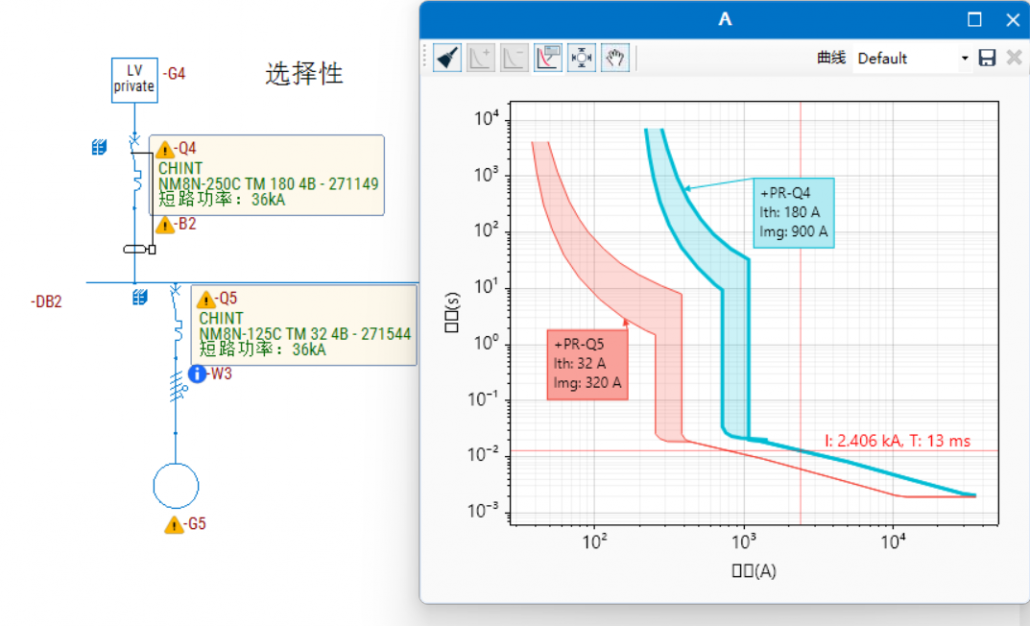

TCC（时间‑电流特性）曲线是校验保护配合的直观工具。软件可将上下级断路器 TCC 曲线叠加展示，横轴为短路电流、纵轴为动作时间，直观观察保护动作时序。修改断路器整定值，曲线实时更新，边界一目了然。

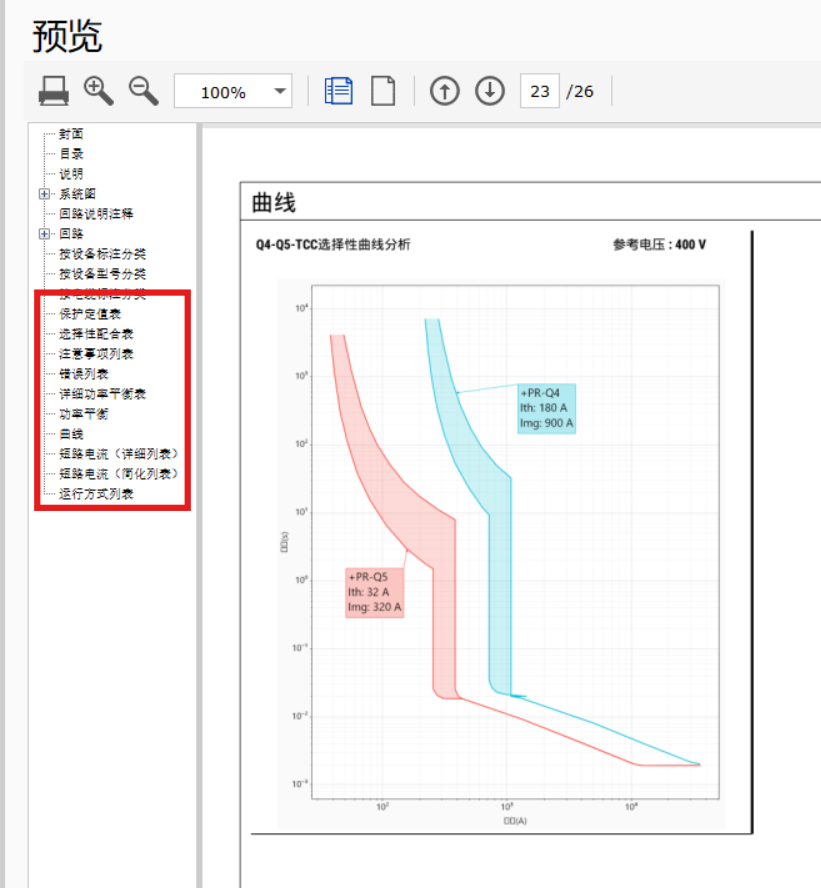

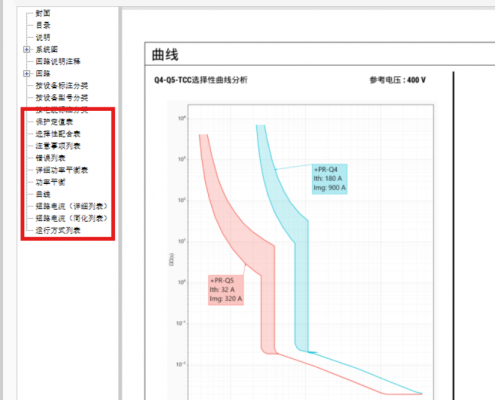

对于投标、审图、外审场景，软件支持一键输出选择性配合分析报告，包含定值参数、TCC 曲线图、短路点故障序列仿真，模拟故障发生时各级断路器动作时序，交付完整可核验的计算书。
三、级联与选择性对比总结
| 项目 | 选择性 Selectivity | 级联 Cascading |
| 核心目标 | 故障时限制停电范围，防止越级跳闸 | 下级断路器降容选型，优化设备成本 |
| 关注重点 | 保护动作时序 | 短路耐受与分断能力 |
| 判定依据 | 厂家选择性配合表 | 厂家级联 / 后备保护表 |
| 工程收益 | 供电可靠性提升 | 设备采购成本降低 |
提示：一套配电系统，需要同时校核级联与选择性；级联解决 “能不能安全扛短路”，选择性解决 “谁先跳闸”，二者不可互相替代。
四、传统设计痛点与数字化自动校核方案
传统手工设计模式存在大量重复体力工作：翻阅各品牌样本查找级联表、选择性表，手动比对系统短路电流与厂家保证值；一旦回路参数、电缆、断路器发生改动，全部配合关系需要重新复核；跨品牌设备组合校核难度大，人工容易产生疏漏。
elec calc 电气计算软件内置主流制造商完整数据库（正泰、施耐德、ABB、西门子、伊顿等），把断路器保护配合由手工校对转为自动化核验：
- 级联自动筛选：选型时开启级联选项，自动筛选满足厂家级联表的下级断路器，标记 “带级联的分断能力”，不满足的型号自动排除；
- 选择性自动判级：自动对比厂家选择性阈值与项目实际短路电流，输出全选择性、操作选择性、部分选择性、无选择性的判定；
- TCC 曲线叠加仿真：可视化查看上下级保护动作特性，支持短路序列仿真；
- 标准化报告输出：一键生成级联、选择性配合计算书，满足审图、投标、项目归档要求，跨品牌设备同样支持校核。
结语
断路器的级联与选择性校核，是低压配电系统设计中平衡成本、安全、供电连续性的核心环节。依靠翻阅样本、手工比对、截图拼接 TCC 曲线的传统方式，不仅效率低下，还容易出现人为疏漏。
借助专业电气仿真工具，调用厂家官方数据库完成自动化校验，把工程师从大量重复校对工作中解放出来，将更多精力投入系统方案本身，输出可复现、可核验、满足审图要求的配电设计成果。
