接地故障切断时间超过 IEC 61936-1 规定值

定义

断路器的切断时间是指断路器在检测到故障（如短路或过载）后切断电流所需的时间。该时间包括故障检测延迟、断路器脱扣机构动作时间以及触头物理分离以切断电流的时间。快速切断时间对于最大限度减少设备损坏风险至关重要，同时通过限制接触电压暴露时间确保人身安全。

elec calc 电气软件中的自动告警

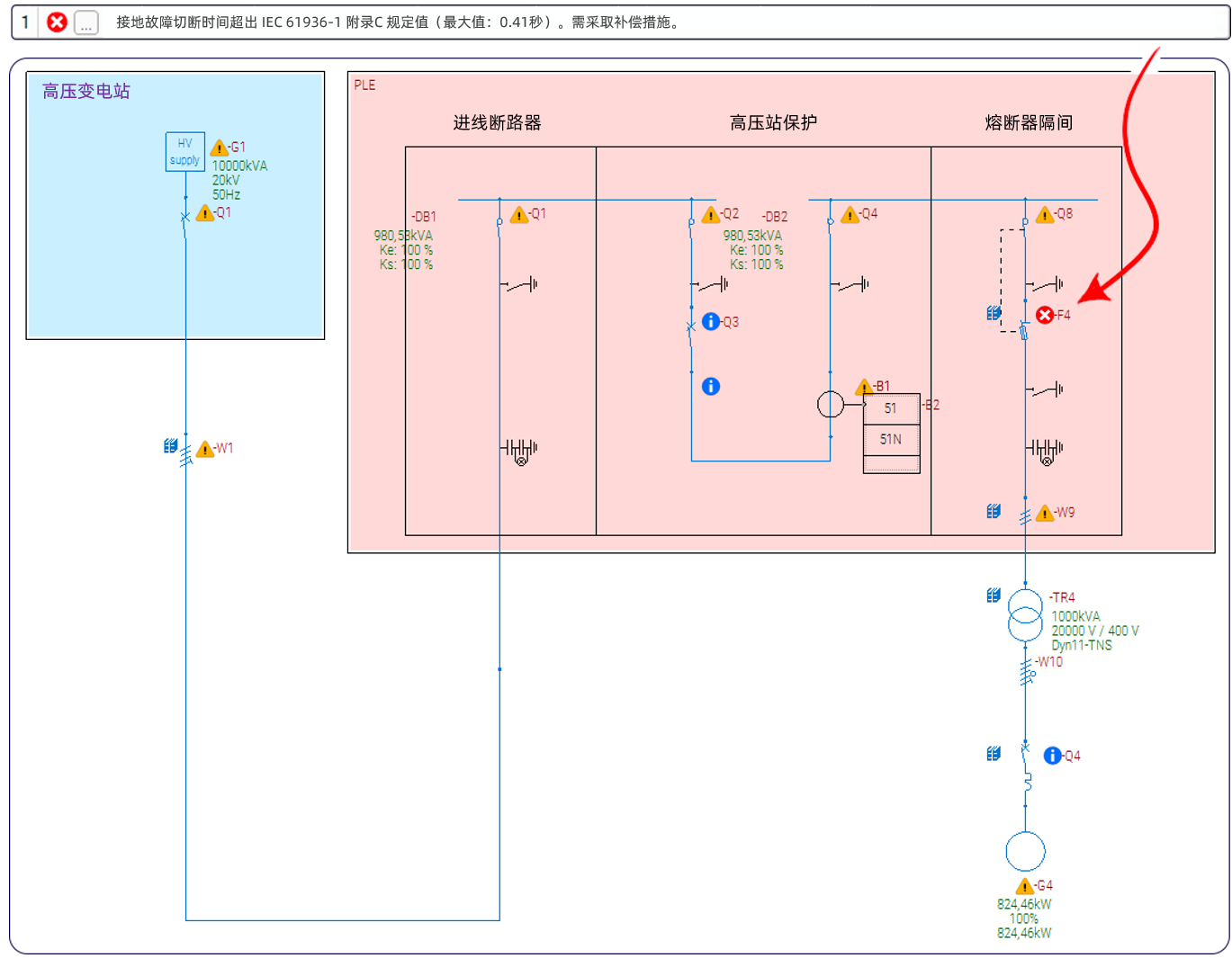

此提示出现在高压保护装置（高压熔断器或高压断路器）上，表示其对高压设备（本例中为变压器）发生的零序故障隔离速度不足。

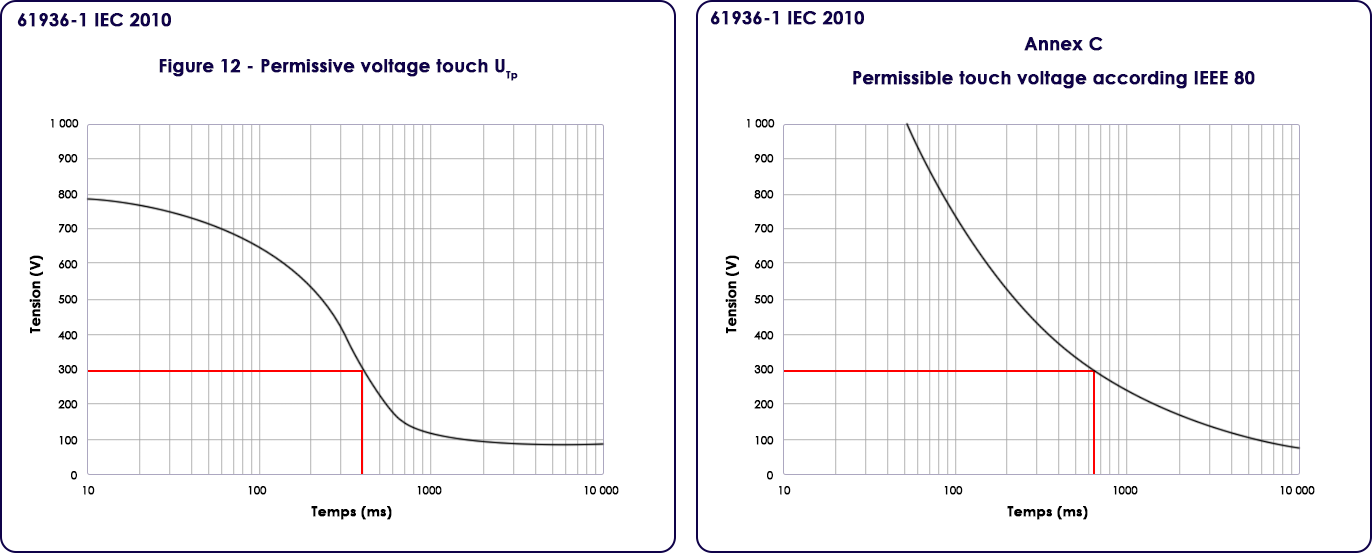

该故障隔离时间（0.41秒）依据 IEC 61936-1 标准的下图左或下图右（IEEE）确定，最终采用两条曲线中更严苛的时间值。

该时间取决于保护装置下游设备的计算接触电压。

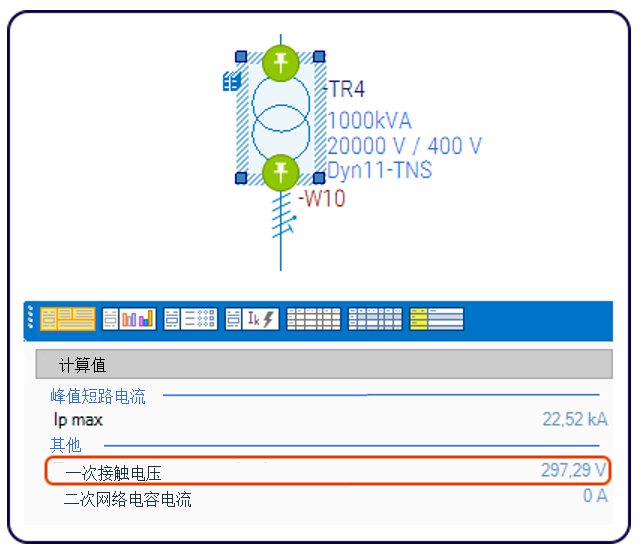

本例中，变压器一次侧的接触电压约为298V（参见右侧 elec calc 自动计算数据），因此要求保护装置必须在0.41秒（上图左）内隔离零序故障。

关于 elec calc™

elec calc™ 电气软件是一款专家级的电力、源网荷储、微电网及供配电系统设计仿真计算软件，集系统设计、计算于一体，高效设计出完全符合标准的电力和供配电系统；计算结果可直接用于实际工程、设备选型，整定值可指导现场的安装和调试；也可用该软件来校核和优化现有的配电系统；还可用其来研究配电系统的短路电流、相关电气参数，对系统未来的运行状况测试和仿真。

其特点有：智能系统图绘制，可实时计算：短路电流、潮流分析、三相平衡、无功补偿、弧闪分析、电缆选型、电缆载流量，实现系统多运行方式仿真计算，自动生成计算书，系统单线图，设备清单等结果输出，适用于工业，数据中心，基础设施等行业的电气设计与计算。
