高压保护方案：保障工业电网安全与持续运行

作者： Jérôme Mullie，王瑞

摘要：

高压（HV）保护方案是所有工业电网的关键组成部分。在发生电气故障时，它能保障人员安全、保护设备并确保电网持续运行。该方案需符合国际电工委员会（IEC）60664-1（绝缘配合）、IEC 61508（功能安全）及IEC 60909-0（短路电流计算）标准，其核心在于精准的短路电流计算、严格的保护继电器整定以及全面的电网建模。本文将详细介绍如何设计一套高效、可靠且符合国际法规要求的保护方案，同时结合中国电气行业实际需求与标准，为国内工程师提供适配性参考。

引言

在现代工业电网中，电气风险管控是重中之重。高压设施一旦发生事故，可能导致长时间停电、严重设备损坏，甚至引发重大安全事故。因此，在任何电气工程项目中，设计高压保护方案都是必不可少的环节。

除了满足法规合规要求外，该方案更是提升工业基础设施能源利用效率与运行可靠性的重要工具，对于中国工业领域实现“双碳”目标、保障关键产业电力稳定供应具有重要意义。

为何高压保护方案不可或缺？

高压电网的电压等级介于1千伏（kV）至63千伏（kV）之间，主要用于电能传输。电气故障（如短路、过电压、接地故障等）可能引发一系列严重后果：

  • 人员触电或火灾风险
  • 高昂的生产停工损失（据中国电力企业联合会数据，工业企业单次停电平均损失超百万元）
  • 高压变压器或设备损坏
  • 不符合法规要求，面临处罚风险

为预防此类事故，国际电工委员会（IEC）60664-1（绝缘配合）与IEC 61508（功能安全）标准明确规定，在设计高压电网时必须制定保护方案。该方案需针对电网每个节点明确以下内容：

  • 预估的最大与最小短路电流
  • 可能发生的故障类型：三相短路、两相短路、单相短路（含接地与不接地情况）
  • 保护继电器需设定的动作定值

方案的核心目标是实现“选择性保护与协同控制”，仅隔离电网中的故障部分，避免影响整个电网的正常运行，这与中国《电力安全工作规程》（GB 26859-2011）中“最小停电范围”原则高度一致，尤其适用于中国化工、冶金、数据中心等对供电连续性要求极高的行业。

理解高压保护方案的逻辑

短路电流计算是关键环

保护方案的设计基础是依据 IEC 60909-0 标准进行短路电流计算。该国际标准全称为《三相交流系统短路电流计算》，采用“对称分量法”作为核心计算方法。

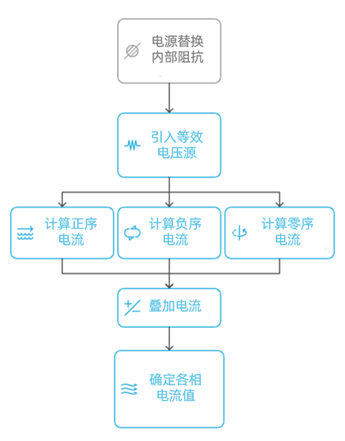

计算原理如下：

  1. 将电网中的所有供电电源（如同步电机、异步电机等）替换为其内部阻抗
  2. 在故障点引入等效电压源
  3. 分别计算正序、负序和零序电流，随后叠加这些电流以确定各相电流值

此计算需掌握电网所有组件的阻抗参数，进而精准设定保护装置的参数。在中国实际工程中，还需确保计算结果符合国内电网拓扑特点（如多电源并联、分布式能源接入等场景）。

保护继电器与电流互感器的作用

与低压（LV）系统不同（低压系统中故障检测与切断功能常由同一装置完成），高压系统中这两项功能是分离的：

  • 电流互感器（CT）：负责检测过电流信号，其精度需符合中国《电流互感器》（GB 1208-2022）标准
  • 保护继电器：对电流互感器传递的信号进行分析判断
  • 切断装置（如断路器）：执行跳闸指令，切断故障回路

保护继电器的标准功能在 ANSI / IEEE C37.2 标准中明确规定，并采用通用编码标识，该编码体系已在国内高压项目中广泛应用，具体对应功能如下表所示：

ANSI 编码描述功能工程适配场景
50
针对瞬时过电流提供快速保护，动作无延时相位电流瞬时速断保护应对变压器、电缆短路等严重故障，常见于10kV配网进线保护
51
带延时的过流保护，用于实现保护选择性相位电流定时限过流保护配合50保护实现“后备保护”，避免下级故障导致上级误动作
50N
针对瞬时性接地故障快速动作 接地电流瞬时速断保护适用于中性点直接接地系统（如110kV及以上电网）的接地故障保护
51N
带延时的接地过流保护，确保选择性接地电流定时限过流保护作为50N保护的后备，用于检测间歇性接地故障

这些继电器需精准整定值，既要避免误动作（防止非故障停电），又要确保电网安全，这一需求在国内“大电网 + 微电网”混合运行模式下尤为关键，可有效减少分布式光伏、储能接入引发的保护误动问题。

从建模到落地：打造高效高压保护方案

步骤1：构建高低压电网模型

在进行参数配置前，必须先构建完整的电气电网模型。elec calc 软件可实现这一需求，它能绘制电网单线图，并依据IEC标准实时计算所有电气参数。

elec calc 在国内外项目中的核心优势包括：

  1. 故障模拟：可模拟多种故障工况（如不同短路类型、故障位置），提前预判电网薄弱环节
  2. 短路电流自动计算：无需手动编写公式，支持国内常见的“无限大电源系统”“有限电源系统”两种计算场景
  3. 法规约束实时校验：自动核对计算结果是否符合国内及国际标准，避免设计偏差
  4. 标准化图库提效：软件内置大量常用的高压设备（如开关柜、断路器）标准图库，支持拖拽式绘图，可减少30%以上的建模时间
  5. 多电压等级协同管理：在同一项目中可同时处理10kV、35kV、110kV等多电压等级电网，满足国内工业园区“高压进园、分区配电”的典型需求

步骤2：确定并验证保护定值

保护方案需为每个继电器明确以下参数：

  • 动作类型（瞬时动作或延时动作）
  • 额定电流值与动作定值
  • 对应动作时间

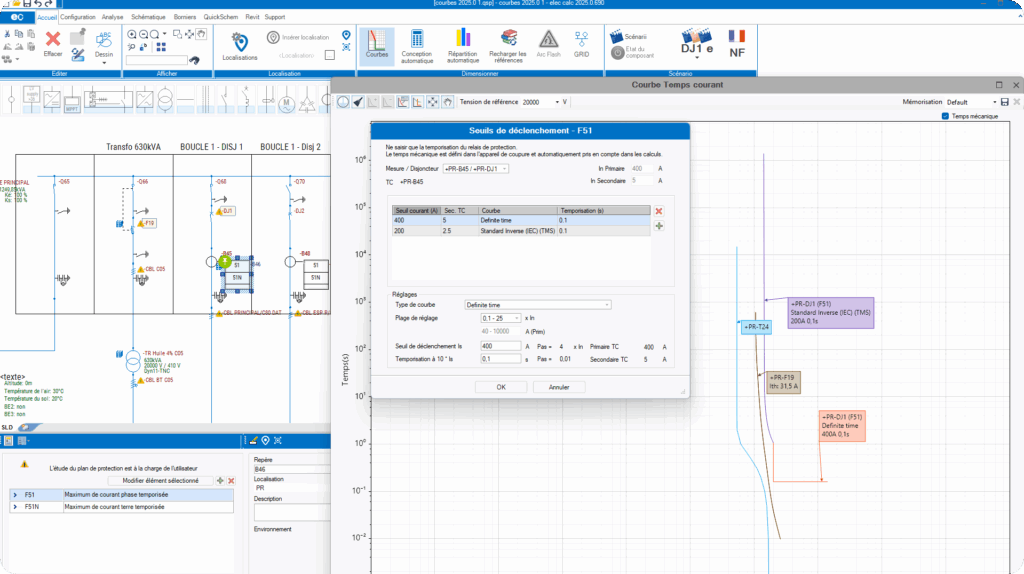

借助 elec calc 软件，工程师可通过“保护曲线工具”实时调整这些定制。针对国内外项目，该功能可实现：

  • 高低压保护协同优化：例如，10kV高压侧与0.4kV低压侧保护参数联动整定，避免“高压保护先动作”导致的大面积停电
  • 强大的产品数据库：软件数据库包含正泰、施耐德、ABB等主流品牌的保护继电器参数，可直接调用设备曲线进行定值校验
  • 动态调整支持：针对电网负荷波动大（如制造业峰谷负荷差达50%以上）的特点，可快速调整保护定值，避免负荷高峰时误动作

步骤3：校验保护选择性与协同性

“选择性分析”的核心是确保仅靠近故障点的保护装置动作，避免整个电网停电。良好的保护协同性可实现：

  • 避免全网停电：减少因局部故障导致的生产线全线停工，符合工业企业“连续生产”需求
  • 保护敏感设备：如精密机床、PLC控制系统等，防止电压波动或骤停造成设备损坏
  • 保障生产效率：降低非计划停机时间，提升企业经济效益

要实现这一精度，需精准调整“时间整定”与“电流整定”参数。elec calc 软件提供“选择性校验报告”功能，可自动生成各保护装置的动作时间-电流曲线（T-I曲线），直观展示上下级保护的配合关系，避免“保护死区”或“越级跳闸”问题，这在化工、半导体等对停电零容忍的行业中，是保障生产安全的关键工具。

依托优质高压保护提升能源利用效率

一套科学的保护方案不仅能保障安全，还能提升工业场地的能源利用效率，具体体现在：

  • 精准切断故障，减少能源损耗：仅隔离故障回路，避免非故障区域停电导致的能源浪费
  • 降低电气组件损耗：减少故障电流对变压器、电缆的冲击，延长设备使用寿命
  • 提升电网可用性：减少非计划停电时间，保障光伏、风电等新能源的稳定并网，助力企业实现“绿电替代”
  • 降低运维成本：通过精准保护减少设备故障频次

在工厂、数据中心、交通枢纽（如高铁站、机场）等关键基础设施中，这种可靠性直接等同于经济效益与合规性。例如，数据中心采用该方案后，可将供电可用性（Uptime）提升至99.99%以上，满足《数据中心设计规范》（GB 50174-2017）中A级机房的要求。

elec calc 2025 高压保护新增功能

合规性与可追溯性：法规与运营双重要求

高压保护方案必须形成完整文档，具备可验证性与可追溯性，这与《安全生产法》中“全过程记录”要求完全一致。方案需符合以下核心标准：

  • IEC 60664-1：绝缘配合要求
  • IEC 61508：电气/电子/可编程电子安全相关系统的功能安全要求
  • IEC 60909-0：短路电流计算标准
  • ANSI / IEEE C37.2：保护继电器编码标准

电力安全检查机构在进行电气安全审计时，会要求企业提供完整的保护方案文档。elec calc 软件的“数字化方案管理”功能可完美应对这一需求：

  • 自动生成技术文档：可导出计算报告、保护整定表、设备清单，支持PDF、Excel 格式，无需手动排版
  • 版本管理：支持方案多版本保存，可对比不同设计阶段的参数差异，方便项目评审与变更管理

专业、可靠与创新：数字化带来的附加价值

如今，像 elec calc 这样的电气设计软件已形成“一体化解决方案”，其针对中国市场的核心功能包括：

  • 实时计算：支持边建模边计算，参数调整后立即显示结果，大幅缩短设计周期
  • 多品牌兼容：内置主流设备厂商（正泰、西门子、ABB等）的产品数据库，可直接选型并校验参数匹配性
  • 标准化图库与典型柜型模型：包含常用的10kV环网柜、35kV开关柜等典型模型
  • 自动合规校验：可同时依据 IEC 标准与 GB 标准进行校验
  • BIM协同能力：支持将电网模型导出至 Revit 等 BIM 软件，满足国内“BIM技术在电力工程中深度应用”的政策要求，实现“设计-施工-运维”全生命周期协同

最终可为业主、设计单位与高压安装企业带来的好处：

  1. 显著提升效率：减少50%以上的计算与绘图时间，尤其适合“项目周期紧、多项目并行”的工作场景
  2. 提升安全性：通过精准计算与校验，降低保护误动、拒动风险，保障电网安全运行
  3. 优化运营：软件生成的运维数据可直接用于后期设备检修计划制定，实现“预防性维护”，降低企业运维成本

小知识库：

  1. 哪些标准对高压保护方案做出了规定？

核心依据为国际电工委员会（IEC）60664-1（绝缘配合）、IEC 61508（功能安全）及IEC 60909-0（短路电流计算）标准，要求针对电网每个节点制定专项保护分析。

elec calc软件已内置这些国际标准的算法及校验规则，可直接满足合规要求。

  1. 50型继电器与51型继电器有何区别？

50型继电器为“瞬时动作”，在发生严重过电流时无延时跳闸，主要用于快速切断严重故障（如短路）；51型继电器为“定时限动作”，通过设定延时确保保护选择性，避免下级故障导致上级继电器误动作。

在国内10kV配网中，常采用“50型 + 51型”配合使用的方式：50型负责快速切除近处严重故障，51型作为后备保护，同时避免与下级低压保护冲突——elec calc软件可通过“T-I曲线叠加”功能，直观展示两者的配合关系，确保无保护死区。

  1. 短路电流如何计算？

依据IEC 60909-0标准，需采用“对称分量法”，基于电网各元件的阻抗参数进行计算。具体步骤为：替换电源为内部阻抗→引入等效电压源→计算正序/负序/零序电流→叠加得到各相电流。

  1. 多少电压等级属于高压范畴？

根据IEC标准，通常将1kV及以上电压等级划分为高压范畴，其中1-63kV为中高压，＞63kV为高压。

在中国，依据《电力安全工作规程》，习惯将1kV及以上称为高压，其中1-35kV为中压（国内常用称谓），110kV及以上为高压——elec calc软件支持自定义电压等级分类，可完全适配国内工程术语习惯。

  1. 哪些工具可辅助设计高压保护？

专业电气设计软件（如 elec calc）是核心工具，其针对中国市场的优势包括：

  • 全流程覆盖：从电网建模、短路电流计算、保护整定到合规校验、文档生成，实现“一站式”设计
  • 本土化适配：内置国际IEC标准、国内设备数据库、工程模板，无需二次开发
  • 协同能力强：支持与BIM软件、CAD软件数据互通，符合国内工程协同设计要求
  • 易用性高：中文界面、拖拽式绘图、智能推荐元件，降低学习成本，新用户可在三天内上手

结语

高压保护方案远不止是法规要求，更是保障电网安全、提升运行可靠性与能源效率的核心手段。

在数字化时代，elec calc 等专业软件为电气工程师提供了强大工具，可精准完成高压保护方案的设计、验证与文档化工作。作为法国 Trace Software 公司的核心产品，elec calc 凭借30余年电气工程领域经验，深度兼容国际IEC标准，助力国内企业在“双碳”目标下，实现工业电网的安全、高效、低碳运行。

无论是新建工厂、数据中心，还是老旧电网改造项目，elec calc 都能成为电气工程师的得力助手，让高压保护设计更精准、更高效、更合规。
