短路电流的不同类型，如何计算及合规计算软件推荐

摘要

电网中的短路故障绝非千篇一律，它可能以三相短路（Ik(3)）、两相短路（Ik(2)）或单相接地短路（Ik(1)）等多种形式出现。每种类型对应着不同的导体接触方式与故障机理。短路电流的数值并非恒定，而是随着电网运行方式在最大值与最小值之间波动。在电气设计中，精准掌握这些差异，是依据IEC标准合理选型保护装置、确保设备动热稳定性的关键，也是电气保护装置选型、电气设备安全校验的核心依据。

引言

短路往往在毫秒级时间内造成不可逆的破坏，可导致设备烧毁、线路损坏等严重后果，其背后隐藏着复杂的电流特性与风险逻辑，涉及多种不同类型的短路电流，每种电流均有其独特的产生机理、故障特征及安全风险。

对于电气工程师而言，深入理解不同类型的短路电流，不仅是理论要求，更是保障电力系统安全合规运行的基本功，也是保障电气设备安全运行、确保工程设计合规的基础前提。

本文将为您拆解主要的短路电流类型、产生机理、对设备的影响、核心计算逻辑及防控要点，为电气工程师开展设计、校验、运维工作提供实用参考，是每一位严谨的电气设计人员不可或缺的知识储备。

由于我们无法预知系统何处会发生何种故障（这取决于接地系统类型、设备位置、环境及电气设备类型），因此保护装置的选型与整定必须覆盖所有可能的短路场景，确保故障发生时能够可靠动作。

下面，我们深入剖析各类短路电流的具体特性及工程要点：

各类短路故障类型

Ik(3)：三相短路——最严重的对称故障

三相短路是指同一供电回路的三根相线（L1, L2, L3，国内常用标注A、B、C相）意外相互接触导通的故障形式。

常见诱因包括：高空坠物砸伤电缆、金属工具不慎遗落在裸露母排上、电缆绝缘层因外力（如施工挖掘）被破坏、或者绝缘子因雷击闪络导致三相连通、电缆绝缘层破损导致相线间导通等。在各类短路故障中，三相短路的短路电流值通常最大，对设备的冲击危害最为严重。

工程特点：虽然其发生概率相对较低，但由于电流极大，它往往被作为校验电气设备动稳定性和热稳定性的基准条件。

图1 三相短路示意图

Ik(2)：两相短路——不对称的相间故障

两相短路是指供电回路中任意两根相线之间发生意外接触导通的故障形式。

其成因与三相短路类似，还可能因导线固定松动、脱落并与邻近相线搭接，或两相间积污、受潮导致绝缘性能下降，进而引发短路，此外异物跨接也可能诱发此类故障。

工程特点：这类故障属于不对称短路，会产生负序电流，可能对旋转电机（如发电机、电动机）造成额外的发热和振动危害，其短路电流值仅次于三相短路。

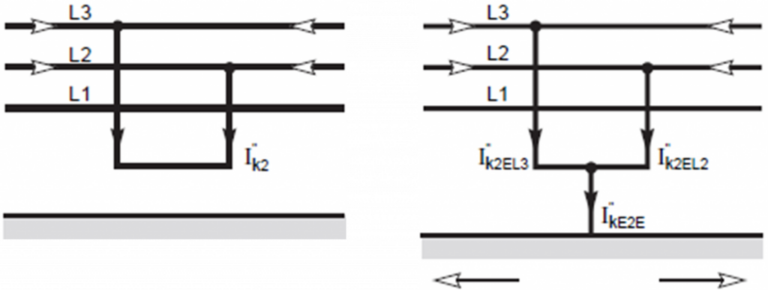

图2 两相相间短路及两相接地短路示意图

Ik(1) 与 If：单相短路与单相接地短路——最高频的故障

此类短路包含两种情况，即相线与中性线（N线）短接（单相短路）、相线与保护接地线（PE线）或接地体短接（单相接地短路），工程中通常将两者归为一类进行分析。

根据系统接地方式（如TN-S、TT、IT系统）的不同，短路电流的计算方法、数值大小存在差异。单相接地短路是电力系统中发生概率最高的短路故障，常见诱因包括：导线接头松动脱落、电缆护套被鼠类啃咬破损、设备绝缘老化受潮、污秽导致绝缘击穿等。

图3 单相接地短路示意图

特别说明（IT系统）：

IT系统（中性点不接地或经高阻接地系统）中，发生第一次单相接地故障时，由于构不成回路，短路电流极小（仅为电容电流，属于绝缘故障），系统可继续运行，但该故障必须及时排查修复；若未及时处理，发生第二次异相接地故障时，将形成两相接地短路，产生巨大的短路电流。

短路冲击电流（ip）

短路冲击电流（ip）是指短路故障发生瞬间（通常为短路后0.01~0.02秒，约半个周波）出现的最大瞬时电流值，主要包含非周期分量。它不用于热效应计算，而是专门用来校验母线、断路器、隔离开关等电气设备的动稳定性能（即设备承受短路电流电动力的能力，也就是设备会不会被“震”坏），是设备选型的关键参数之一。

工程估算参考：高压系统冲击系数通常取1.8，低压系统取1.3~1.5。

短路电流的数值特性

除故障类型不同外，短路电流的数值并非固定不变。由于电力系统的运行电压、负荷水平、系统阻抗等参数始终处于动态变化中，因此短路故障发生时，短路电流会在一定范围内波动，分为最大短路电流和最小短路电流两种极端情况，工程设计中必须同时关注这两个极端。

最大短路电流（Ik max）

最大短路电流对应电力系统在故障点处供电容量最大的工况（即电网处于最大运行方式，如变压器并列运行、系统阻抗最小、系统处于满负荷运行、邻近大型发电机组并网等），此时短路电流数值达到最大值，对设备的电动力冲击、热冲击最为严重，可能导致设备变形、烧毁，甚至引发电网瓦解。

因此，保护装置、母线、电缆等设备的选型，必须满足最大短路电流的耐受要求，确保故障发生时能够承受短路冲击，避免设备永久性损坏及电网大面积停电。

最小短路电流（Ik min）

最小短路电流对应电力系统在故障点处供电容量较小的工况（即电网处于最小运行方式，如单台变压器运行、长距离电缆末端、系统轻负荷运行、部分发电机组停运等），此时回路阻抗最大，短路电流最小，部分情况下其数值与线路过电流相近。

需特别注意：无论短路电流数值大小，短路故障均属于电气设备的严重缺陷，必须立即停机排查、修复。保护装置需针对最小短路电流进行整定，确保能够可靠检测并切断故障回路，防止故障扩大蔓延，避免引发多部位设备损坏。

短路电流的高效计算工具与方法

短路电流计算是电气工程设计、设备选型、保护整定的核心环节，其核心作用是确定电网中可能出现的电流大小，并校验电气设备及保护装置的选型是否合理，确保满足安全运行要求。国内三相电力系统的短路电流计算，通常遵循IEC 60909国际标准，标准中明确规定了短路电流的计算方法，包括初始短路电流Ik、短路冲击电流Ip以及稳态短路电流Ik等。

核心计算方法

阻抗法（欧姆法）：这是最基础的计算方法。将电路从电源端到故障点划分为若干段（高压系统、变压器、母线、电缆等），计算各段的电阻（R）和电抗（X），求出总阻抗（ZΣ=√(R²+X²)），再利用公式Ik=Un/(√3×ZΣ)计算电流。
标幺值法：在高压系统（35kV及以上）计算中更为常用，因为它可以避免繁琐的电压等级折算，使计算过程更加标准化。

专业软件辅助

在实际工程设计中，单纯依靠手工计算难度大、效率低，且易出现误差。专业的电气计算软件可实现电力系统的精准建模，自动完成短路电流的各类计算。

其中，elec calc 软件基于对称分量法，可精准计算本文所述各类短路故障的电流数值，计算过程严格符合IEC 60909标准要求，适配国内国际工程设计场景。

该软件具备动态更新功能，通过搭建系统单线图，实时仿真计算结果，当电气系统接线方式、设备参数发生变更时，短路电流计算结果可自动更新；同时，软件可对电气设备进行全面校验，包括保护装置整定校验、设备耐受能力校验，并可从多品牌设备库中筛选适配的设备型号，大幅提升设计效率与设计质量。

常见问题（FAQ）：读懂短路电流

1. 什么是短路电流？

短路电流是指电气系统中，由于绝缘损坏、导线短接等故障，导致电路中存在电位差的两点意外连通时，产生的瞬时超大电流，其数值通常远大于正常工作电流。

2. 如何计算短路电流？

短路电流的计算核心是确定电源至故障点的总阻抗，需综合考虑系统电源阻抗、变压器阻抗、电缆及线路阻抗、设备接触阻抗等参数，结合系统运行工况，按照IEC60909标准规定的方法进行计算。

3. 哪些设备可用于短路防护？

电力系统中，用于检测并切断短路电流的保护装置主要有：断路器（万能式断路器、塑壳断路器）、熔断器、短路保护器等，其中断路器应用最广泛，可实现短路故障的快速检测与分断。

4. Icc 与 Ik 的区别是什么？

Icc 是短路电流的通用称谓，泛指各类短路故障产生的电流；Ik 是具体的计算值，指电力系统中某一特定节点（如设备接线端、线路中间点）发生短路时，通过计算得出的短路电流数值，是设备选型、保护整定的具体依据。

结论

掌握各类短路电流的类型、特性及计算方法，是电气工程师开展工程设计、设备运维、故障排查工作的基础，对保障电气系统安全、稳定、合规运行具有重要意义。无论是通过手算还是软件辅助，核心目的只有一个：确保在“最大”故障下设备不损毁，在“最小”故障下保护不失效。通过科学的计算与严谨的选型，我们才能在项目设计阶段就构筑起一道坚实的电气安全防线。

为提升短路电流计算的准确性与效率，降低设计难度，elec calc 专业计算工具可实现电力系统的精准建模、短路电流自动计算及设备校验，严格契合IEC国际标准及工程实际需求，有效简化设计流程、提升设计质量，为电气工程项目提供可靠的技术支撑。

欢迎亲自体验 elec calc 软件的强大功能，如需了解更多产品信息或申请免费演示，可随时联系我们，我们的专业团队将为您提供全方位的技术支持。
