读懂四大接地型式 TT/TN‑C/TN‑S/IT，筑牢低压配电设计安全根基

摘要:
低压配电接地型式是电气设计的基础要点，它直接影响线路保护配置和设备用电安全。设计工作需同步参考国际标准IEC 60364相关规范。常用接地分为TT、TN-C、TN-S、IT 四类，老旧厂房改造普遍使用 TN-C-S 混合模式。不同接地方式的故障表现、适用场地差别很大，也是图纸设计、现场施工最容易出错的地方。
本文结合日常项目实操，讲解各类接地的使用要求、TN-C改造TN-S 标准流程，梳理现场高频失误，同时针对市电、发电机、储能、光伏等多路电源共用场景，说明接地搭配与保护校验注意事项，方便电气从业人员日常设计、改造、验收使用。

一、接地型式：低压电气设计首要核心参数
日常工作里经常遇到这类问题：设备外壳带电、漏电保护器乱跳、竣工验收不通过，查来查去根源大多是接地系统选错、接线不规范，或是厂房扩建时混用了两种接地模式。

接地型式不是无关紧要的细节，做配电方案第一步就要确定，直接关系故障跳闸效果、人员防护是否达标。本文结合项目实际，对比四种接地系统、新旧厂房改造规范，还有多电源并存的处理办法。

二、制式字母编码通用解读规则
依据 IEC 60364-1，接地系统采用 2-3 位字母区分，图纸、计算书、审图都会统一这套规则：
1.第一位字母：变压器中性点接地状态
  • T：变压器中性点直接接地
  • I：中性点不接地，或是经过高电阻接地
2.第二位字母：设备外壳接地形式
  • T：设备单独做接地极，和变压器地线互不连通
  • N：设备外壳通过线路连接到变压器中性点
3.第二位字母为 N 时，第三位区分电线用途
  • C：零线 N 和地线 PE 合并成一根 PEN 线
  • S：零线 N、地线 PE 完全分开，两根独立走线
TN-C-S 混合制式说明
厂房原有线路多用 TN-C，改造时只能在一台配电柜统一拆分 PEN 母线，拆分后所有后端线路 N、PE 必须分开。按照 IEC 60364要求，分开之后任何柜子都不能再把 N、PE 接在一起。

三、四类基础接地型式详解
（一）TT 系统：小区、沿街商铺通用接地

小区、街边商铺公用变压器均采用 TT 系统，变压器地线和每家设备地线相互独立。
线路发生接地故障时故障电流偏小，普通断路器没法及时断电，规范（IEC 60364）要求所有插座回路必须加装漏电保护器，常规动作电流 30mA。

（二）IT 系统：不能断电的关键设备专用

医院手术室、连续生产化工设备常用，变压器中性点不接地或经高电阻接地，所有设备单独接地。

  1. 单根线路漏电时，故障电流很小，设备可以继续运行，搭配绝缘监测装置提前报警；
  2. 两条线路同时漏电，相当于相间短路，开关必须立刻跳闸。

工作要求（IEC 60364）：必须安排人员 24 小时巡检，尽量不引出零线，双重故障断电时间不超过 0.4 秒，无人看管仓库、厂房不建议使用。

（三）TN-C、TN-S：厂房两种主流接地

  1. TN-C（仅老旧厂房保留，新项目禁止使用）

整套线路只用一根 PEN 线，同时走工作电流和保护地线，早年厂房普遍使用。
规范硬性要求（IEC 60364）：铜 PEN 线最小 10mm²，铝线最小 16mm；易燃易爆区域、潮湿车间、民用插座严禁使用；新建厂房、办公楼不能单独采用 TN-C。
安全隐患：PEN 线一旦断裂，后端全部设备外壳带电，平时看不出异常，出事风险极高。

  1. TN-S（新建厂房、办公楼强制使用）

零线 N、地线 PE 全程分开布线，地线永久接地，不受零线不平衡电流影响。
金属接地故障时短路电流大，断路器能快速切断，设计必须验算公式：Zs·Ia ≤ U₀
Zs = 故障回路总阻抗；Ia = 开关动作电流；U₀= 相电压
IEC 60364 统一要求：新建建筑、所有插座回路全部采用 TN-S。

（四）TN-C 改造 TN-S：固定改造流程

按照 IEC 60364要求，全厂只允许在一台总柜 / 分配柜拆分 PEN 母线，仅在此处短接一次 N、PE，后端所有柜子、线路严禁再次连通。
改造现场四项核查内容：

  1. 改造后所有电缆必须单独配备 PE 地线，线径符合国内外规范；
  2. PE 母线和柜体地线可靠连接，做好总等电位；
  3. 在施工图纸、竣工资料标注 PEN 拆分位置；
  4. 逐个检查所有二级配电柜，杜绝 N、PE 误接。

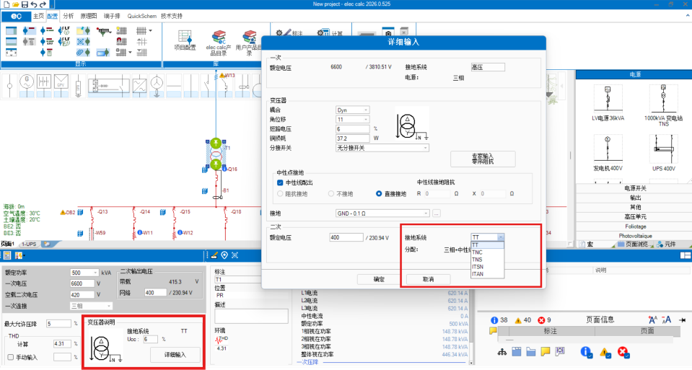

elec calc 电气计算软件中的接地系统定义界面


四、多电源混合配电设计难点

现在厂房大多多路电源共用：市电、柴油发电机、UPS、光伏、储能，市电常用 TN-C-S，自备发电机多为 TN-S。两套地线存在电位差，切换电源会产生环流，导致漏电保护器频繁误跳，甚至烧坏仪表、储能变流器。

常用解决方式：零线完全切断切换、同步零线开关、全厂共用统一中性点，不同方案会直接影响短路整定、上下级开关配合校验。

五、现场四大高频设计、施工错误

错误 1：厂区自有变压器直接套用小区 TT 模式

小区公变统一 TT，但企业自建高压变压器接地可以自主选择，两套标准不能混用，照搬会造成整套保护失效。

错误 2：TN-C 线路改造不复核 PEN 线粗细

厂房增容、线路改造时不重新核算线径，铜线小于 10mm²、铝线小于 16mm，故障时开关无法及时跳闸，线路存在过热起火风险。长距离铝质 PEN 工程建议选用 25mm² 提升安全余量。

错误 3：TN-C-S 改造后后端柜子短接 N、PE

厂房分多期改造、更换配电柜时，不同施工班组接线标准不统一，平时设备运行正常，一旦漏电开关拒动，设备外壳带电，后期排查耗时很长。

错误 4：TN-S 线路加长后不重新验算故障阻抗

厂房扩建新增电缆会加大回路阻抗，不复核 Zs・Ia ≤ U₀，远端设备漏电时开关无法按时断电；厂房大规模改造后，必须同步核算电压降、故障阻抗，写入电气计算书。

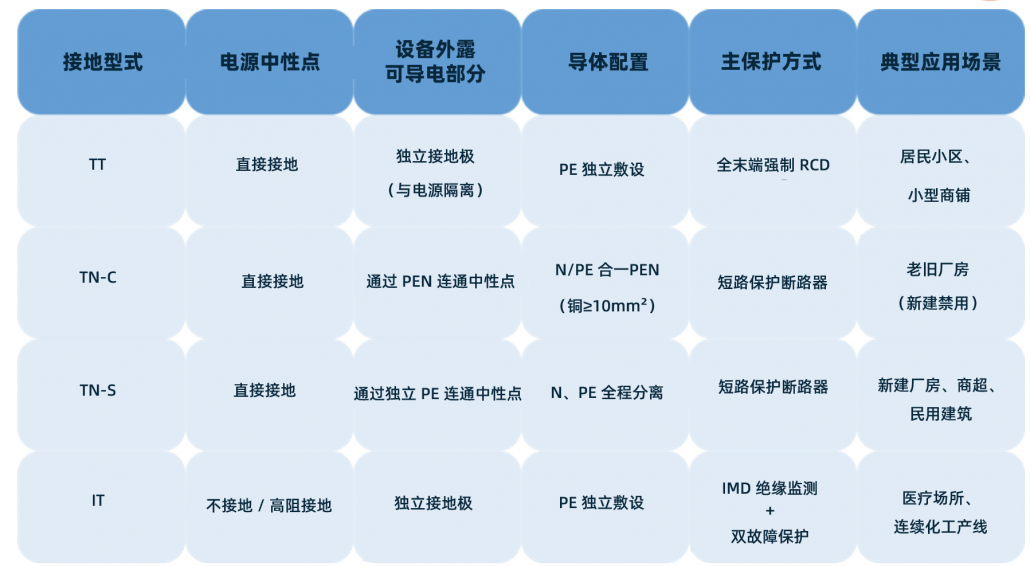

附表 四大接地型式核心参数对比

六、常见问答


Q1 TN-C 和 TN-S 主要差别是什么？

TN-C 零线地线共用一根 PEN；TN-S 零线、地线完全分开，安全性更高。按照 IEC 60364 要求，新建项目、插座回路统一使用 TN-C-S/TN-S，不允许单独使用 TN-C。

Q2 老旧 TN-C 厂房怎么规范改成 TN-S？

只在一台配电柜拆分 PEN 母线，仅此处短接一次 N、PE，后端线路分开走线；改造图纸标注拆分点位，电缆必须自带独立 PE 地线。

Q3 相关标准有哪些？四种基础接地分别是什么？

国际标准：IEC 60364《低压电气装置》
国内配套：GB/T 16895、GB 50054、GB 51348
四类基础接地：TT、TN-C、TN-S；TN-C-S 是新旧厂房过渡混合模式。

Q4 同一个厂房能不能同时存在多种接地？

可以，最常见 TN-C-S；如果同时配有发电机、储能、多种电源，需要完整校验所有切换工况。

Q5 接地方式会影响电缆选型吗？

会。TN 系统必须验算 Zs・Ia ≤ U₀，限制电缆长度和最小线径；PE 地线粗细按照 IEC 60364 第 54 章选取。

结语


接地型式是低压配电最基础的设计条件，方案设计需要同时参考 IEC 国际标准与国内电气规范，直接决定线路保护、线缆选型和设备安全。规范设计的项目，图纸审图、竣工验收一次通过，也方便后期厂房扩容改造。

多电源混合接地设计的数字化解决方案

光伏、储能、发电机等多电源共存的厂区项目中，多电源混合接地配置复杂，保护定值校验难度显著增加，依靠人工简化计算极易遗留安全隐患。市面多数常规电气软件仅支持单电源建模，难以精准模拟多种接地混用工况。

elec calc 针对上述痛点提供了专业的数字化解决路径：

  1. 多电源混合接地支持：软件支持市电、发电机、储能、光伏等多电源的同时建模，可完整模拟多电源并网下的各类运行工况与接地配置。
  2. 全场景故障模拟与分析：可在系统任意位置进行接地、短路故障模拟与分析，帮助工程师在设计阶段预判和验证系统在各种极限工况下的表现。
  3. 标准合规与权威认证：软件计算逻辑遵循IEC 60364 系列标准，并已通过法国 Gimelec ELIE BT 2025 行业认证，确保计算结果的合规性与权威性。
  4. 高效输出与归档：可一键生成包含计算书、单线图等在内的规范技术文档，格式规范，直接满足工程竣工归档要求。

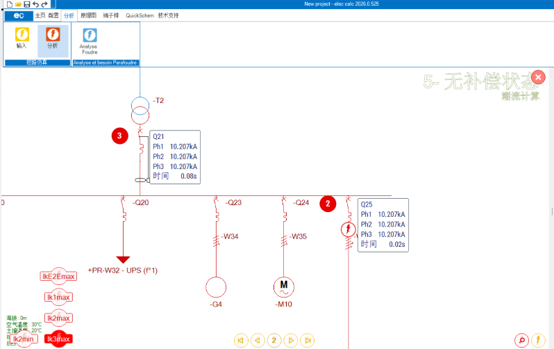

elec calc 短路故障及开关序列仿真界面

若您有市电 + 储能 + 发电机复合厂区项目的设计计算需求，欢迎预约 elec calc 软件演示与技术学习。
